Lego Technic Mercedes-Benz ML500 W164 2005-2008 year.
- Vadim Unimogovich
- Повідомлень:352
- З нами з:16 лютого 2012, 16:47
- Звідки:Киев

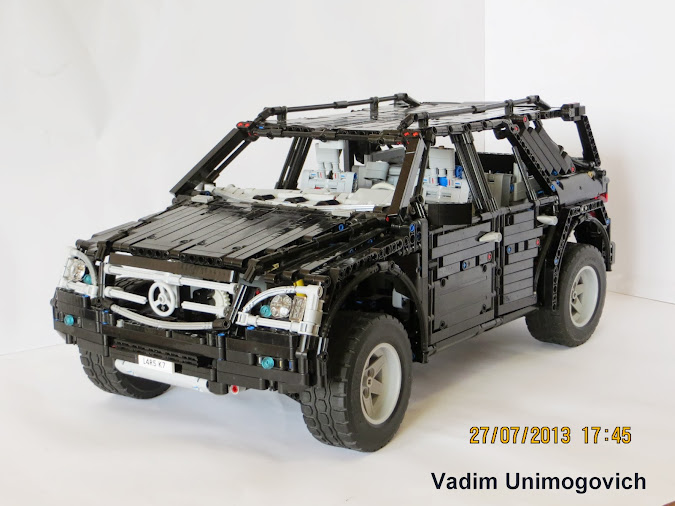

Предоставляю вашему вниманию Mercedes ML500 второго поколения до рейстайлинга. Благодаря ему, я получил Гран-При на выставке UBF 2013. Постройка длилась около года с перерывами, которые, иногда, длились неделями, из-за нехватки времени и деталей. Также, хочу выразить благодарность ComboCat-у за помощь в преобретении необходимых деталей.
Функции и особенности:
1) Постоянный полный привод, с возможностью блокировки межосевого и заднего
дифференциалов.
2) Полностью независимая подвеска с изменяемым клиренсом.
3) Дистанционное рулевое управление+вращающейся руль в салоне, который делает 3
оборота, как в оригинальном Мерсе.
4) Светящиеся передние, задние фары и передние противотуманки. Все это включается
рычагом из салона.
5) Открываются все двери, капот, дверь багажника и задняя часть крыши.
6) Полностью проработаный светло-серый салон. В передних сидениях изменяется наклон
спинки, задние сидения складываются вровень с полом, по отдельности и целиком+
подлокотник на задних сидениях. Также имеются дефлекторы обдува для передних и
задних пассажиров. Открывающейся фальшпол в багажнике.
7) Двухступенчатая коробка передач, которая находится под задними сидениями.
8) Вся электрика хорошо спрятана, например: под капотом, между двумя ББ находится
рулевой мотор. Багги моторы с коробкой передач находятся под задними сидениями. Мотор
для блокировки межосевого диффа-под передним левым сидением. Рессиверы
замаскированы под торпедо, под ними находится мотор для "пневмо-подвески". Моторы для
блокировки заднего диффа и КПП находятся под фальшполом в багажнике.
Электроника:
1) 2 багги мотора для привода.
2) 1 м-мотор для блокировки межосевого диффа.
3) 1 м-мотор для блокировки заднего диффа
4) 1 м-мотор для переключения передач.
5) 1 м-мотор для рулевого управления.
6) 1 XL-мотор для "пневмо-подвески".
7) 2 не-перезаряжаемых ББ.
8) 3 пары фар..
9) 1 переключатель для фар.
10) 4 проводка на 50 см.
11) 3 стандартных пульта управления.
Передаточное число на первой передаче:
Быстрые выходы багги моторов-12:20-8:24(на межосевом диффе)-20:28(на переднем и заднем диффе).
Передаточное число на второй передаче:
Быстрые выходы багги моторов-16:16-8:24(на межосевом диффе)-20:28(на переднем и заднем диффе).

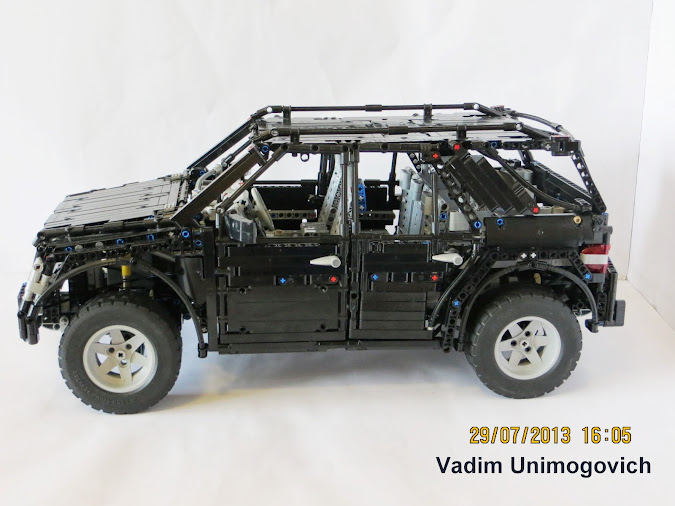

Фото:

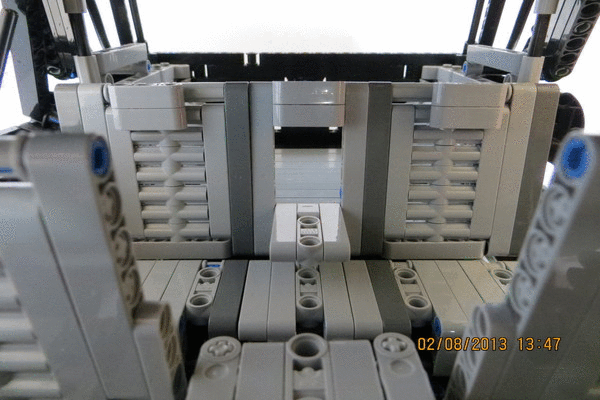

Анимация трансформации салона:
Off-Road
Клиренс:

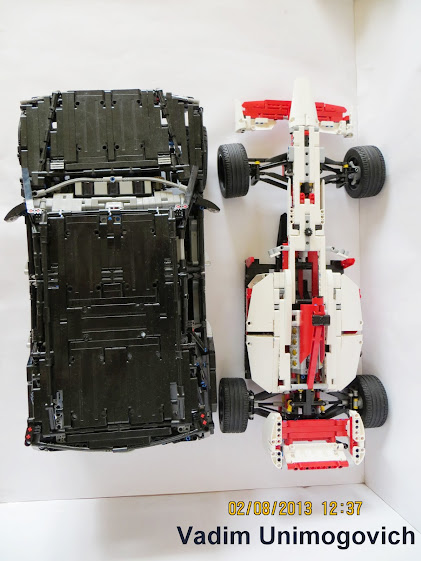

В сравнении с 42000:
Подполье багажника:

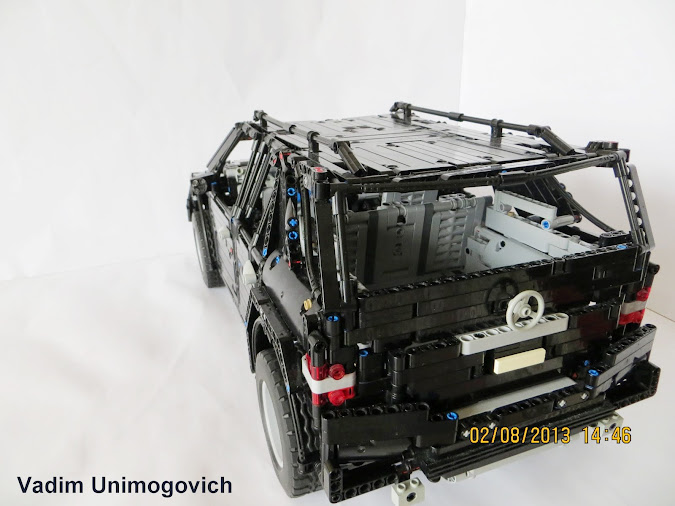

Багажник:

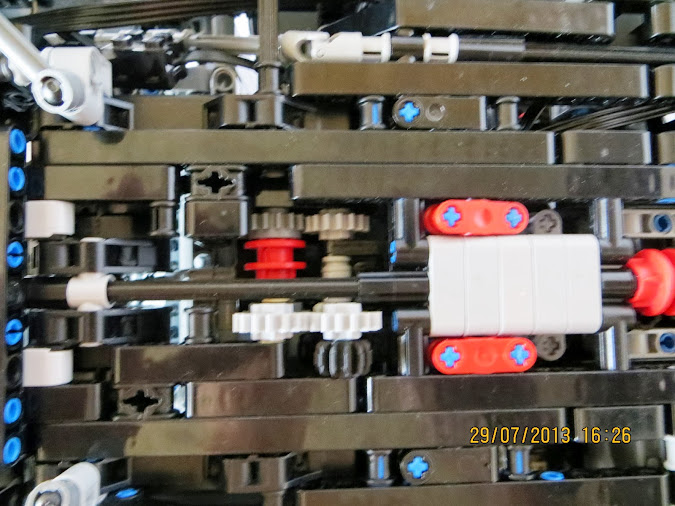

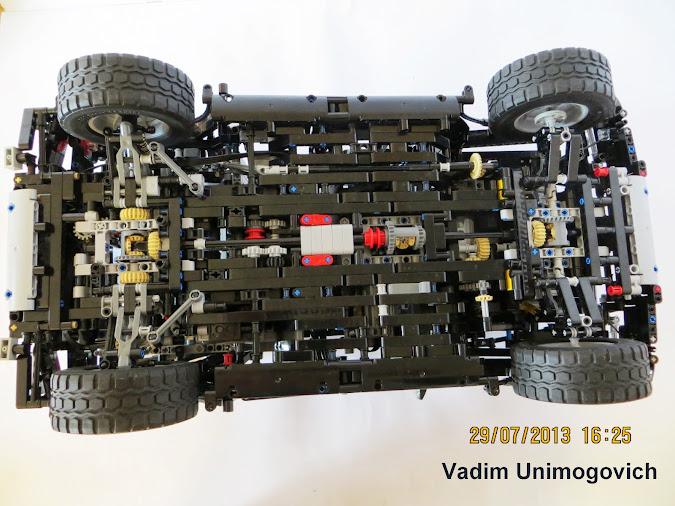

Межоссевой дифференциал с блокировкой:

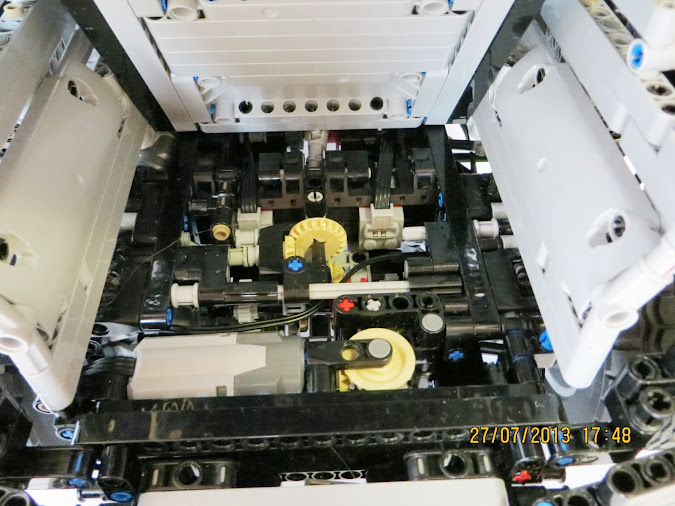

КПП:

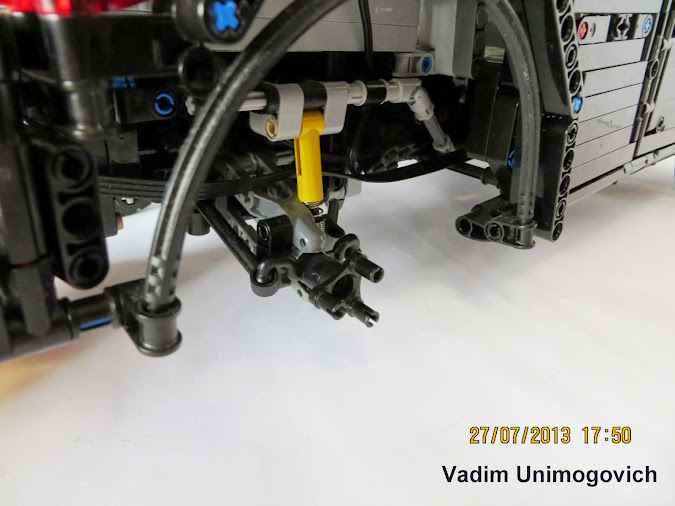

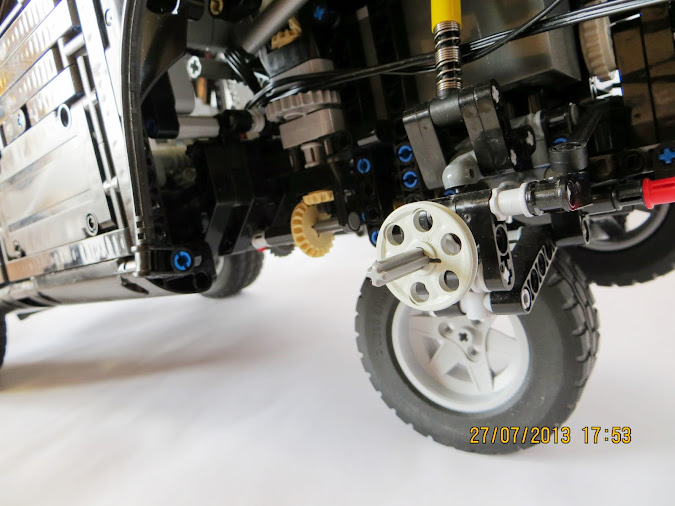

Передняя подвеска:
Задняя подвеска:

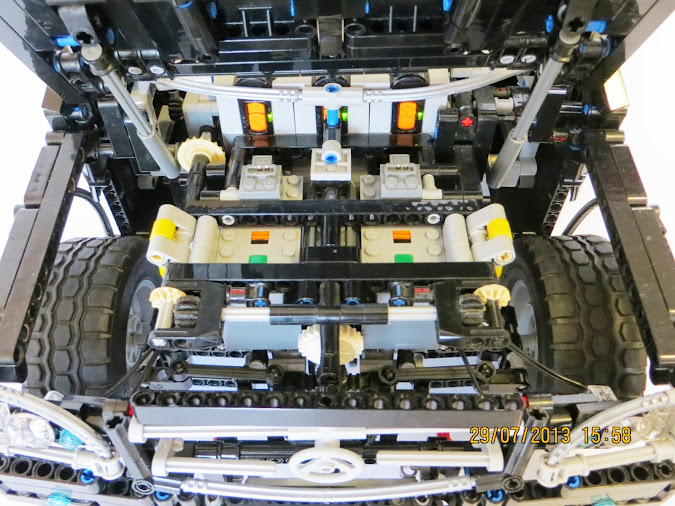

Ресиверы

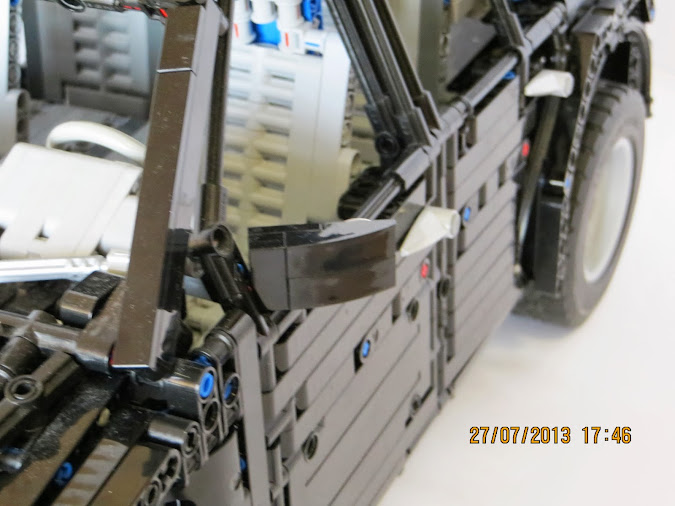

Салон:
Всем спасибо за просмотр, следите за обновлениями!
